Detail arsitektur adalah gambar pembesaran yang menjelaskan cara satu bagian bangunan dibuat, lengkap dengan ukuran, bahan, dan sambungannya. Halo, Admin Dinasti di sini, dan di artikel ini saya bahas jenis, fungsi, serta contohnya supaya kamu tidak bingung lagi saat membaca gambar rumah.
Apa Itu Detail Arsitektur?
Detail arsitektur bisa kamu anggap sebagai versi zoom dari gambar utama, jadi tukang tidak perlu menebak-nebak cara pengerjaannya. Isinya ukuran, material, dan cara pemasangan satu elemen bangunan.
Gambar ini biasanya dibuat setelah denah, tampak, dan potongan selesai. Dalam gambar rancangan bangunan, bagian inilah yang paling sering dibuka tukang di lapangan.
Kenapa Gambar Detail Arsitektur Penting untuk Rumah Kamu?
Jawabannya singkat: supaya hasil bangunan sama dengan yang kamu bayangkan. Tanpa detail, setiap tukang bisa punya tafsir sendiri.
Mencegah Salah Tafsir di Lapangan
Gambar detail menutup celah salah paham antara arsitek, kontraktor, dan tukang. Ukuran, arah kemiringan, sampai jenis sambungan sudah tertulis jelas.
Kalau ada yang ragu, tim lapangan tinggal merujuk ke gambar, bukan ke ingatan. Dari pengalaman kami, ini yang bikin revisi di tengah jalan bisa ditekan.
Membantu Menghitung Kebutuhan Material
Dari gambar detail, volume keramik, kusen, dan plafon bisa dihitung lebih akurat. Hasilnya, rencana anggaran jadi lebih masuk akal.
Untuk acuan harga, kamu bisa cek daftar harga bahan bangunan lalu cocokkan dengan spesifikasi di gambar. Jadi estimasi biaya tidak sekadar kira-kira.
Menjaga Kualitas dan Kerapian Hasil Akhir
Detail yang matang bikin sambungan antar material rapi dan awet. Air hujan, rembesan, dan retak rambut bisa diantisipasi sejak di atas kertas.
Rumah yang tampak sederhana bisa terasa mahal karena detailnya presisi. Sebaliknya, desain bagus bisa jatuh kalau detailnya asal.
Gambar Arsitektur Terdiri dari Apa Saja?
Gambar arsitektur terdiri dari beberapa lembar yang saling melengkapi, dari yang paling umum sampai yang paling rinci. Tabel berikut merangkum urutannya.
| Jenis Gambar | Isi | Fungsi |
|---|---|---|
| Denah | Tata letak ruang dilihat dari atas | Menentukan posisi ruang, pintu, dan jendela |
| Tampak | Wajah bangunan dari depan, samping, dan belakang | Menunjukkan bentuk dan tinggi bangunan |
| Potongan | Irisan vertikal bangunan | Menunjukkan tinggi lantai, plafon, dan atap |
| Detail | Pembesaran bagian tertentu | Menjelaskan cara pemasangan dan sambungan |
Denah Arsitektur
Denah arsitektur adalah gambar dasar yang menunjukkan susunan ruang, posisi pintu, dan jendela dari tampak atas. Hampir semua gambar lain bermula dari sini.
Sebagai contoh, kamu bisa lihat denah rumah type 80 atau denah rumah type 100. Kalau lahanmu lebih ringkas, denah rumah 9×9 bisa jadi pembanding tata ruangnya.

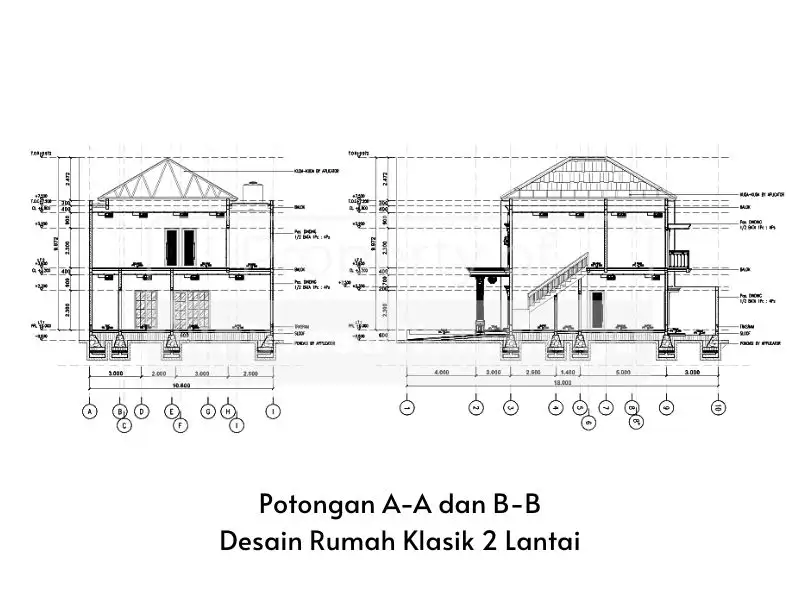

Tampak dan Potongan
Tampak memperlihatkan wajah rumah dari luar, sedangkan potongan memperlihatkan isi rumah seperti diiris vertikal. Dari potongan, kelihatan tinggi plafon, tebal lantai, dan posisi balok.
Untuk gambaran bagaimana rupa rumah dan pembagian ruang saling terkait, kamu bisa lihat desain rumah 8×8 modern. Gambar seperti ini jadi bekal sebelum masuk ke detail.
Gambar Detail
Gambar detail adalah lembar paling rinci dan biasanya berskala besar, misalnya 1:5 atau 1:10. Isinya bagian-bagian kecil yang tidak muat di gambar utama.
Di sinilah gambar teknik arsitektur benar-benar diuji, karena tukang membacanya langsung saat bekerja. Kalau ada yang kurang jelas, hasilnya langsung kelihatan di lapangan.
Contoh Gambar Detail Arsitektur pada Rumah Tinggal
Berikut contoh gambar detail arsitektur yang hampir selalu ada di proyek rumah tinggal. Tidak semuanya wajib, tapi makin lengkap makin aman.
Detail Pola Lantai
Detail pola lantai menunjukkan susunan keramik atau granit, arah pemasangan, dan potongan di sudut ruangan. Pola yang dirancang dari awal bisa menghemat material karena sisa potongan lebih sedikit.
Ini penting terutama untuk area basah dan ruang tamu yang polanya terlihat jelas.
Detail Kusen Pintu dan Jendela
Detail kusen memperlihatkan dimensi profil, jenis bahan, posisi engsel, dan sambungannya ke dinding. Tinggi ambang dan ukuran bukaan juga tercatat di sini.
Tanpa detail ini, ukuran daun pintu dan kaca sering tidak pas dengan bukaan yang sudah dibangun.
Detail Plafon
Detail plafon menjelaskan jenis rangka, tinggi akhir, serta posisi lampu dan list. Kalau ada plafon drop atau lampu tersembunyi, bentuknya digambar lewat potongan khusus.
Dengan detail yang jelas, instalasi listrik dan AC bisa dikoordinasikan sebelum plafon ditutup.
Detail Kamar Mandi dan Area Basah
Area basah paling rawan bocor, jadi detailnya biasanya paling ketat. Kemiringan lantai, posisi floor drain, dan lapisan waterproofing semuanya dicantumkan.
Tinggi pasangan keramik dan posisi kran juga ditulis supaya hasilnya nyaman dipakai.
Detail Atap Dak Beton
Kalau rumahmu memakai dak, detail atap dak beton penting untuk mengatur kemiringan, saluran air, dan lapisan pelindung.
Bagian ini sering jadi sumber rembes kalau pengerjaannya asal, jadi jangan sampai dilewatkan.
Detail Ornamen dan Loster
Elemen dekoratif seperti loster butuh detail pemasangan supaya rapi dan kuat menempel di dinding. Untuk bayangan bentuknya, kamu bisa lihat referensi model loster kaca rumah minimalis.
Detailnya mencakup ukuran modul, jarak antar-elemen, dan cara pengikatannya.
Detail Dinding dan Plesteran
Detail dinding menjelaskan jenis bata, tebal plesteran, dan sambungan antara dinding dengan kolom atau kusen. Bagian ini menentukan apakah permukaan dinding rata dan tidak mudah retak.
Kalau ada elemen ekspos seperti batu alam atau aksen, cara pemasangannya juga digambar tersendiri.

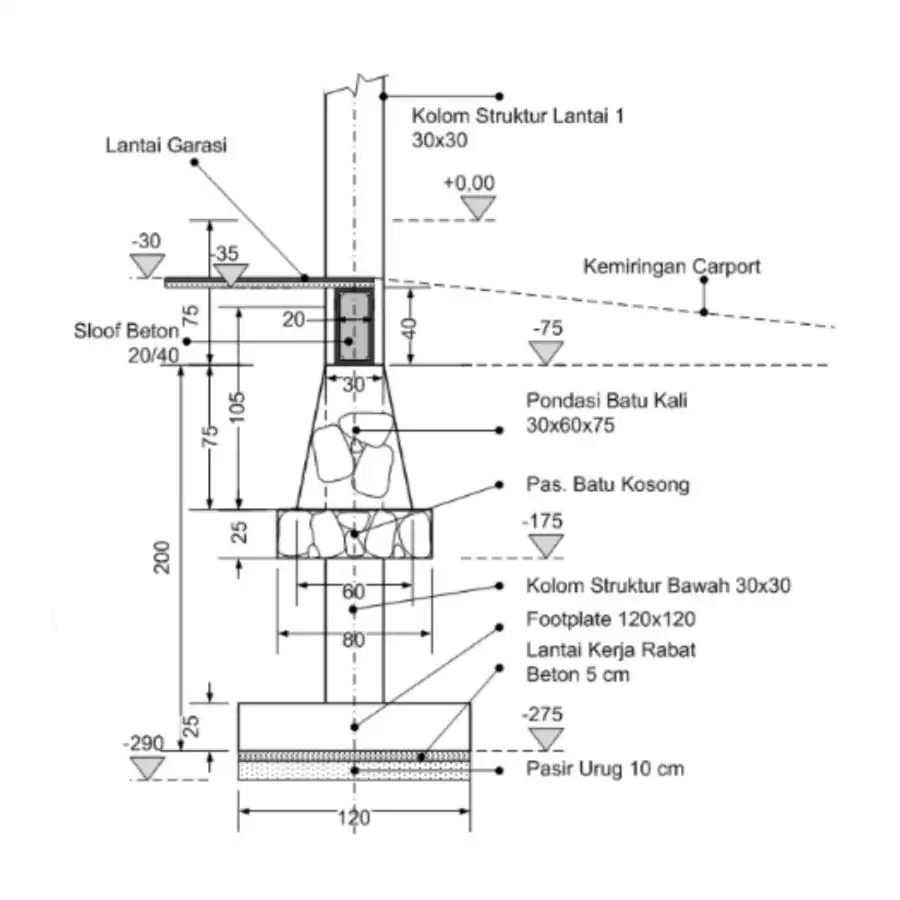

Detail Carport dan Pagar
Carport dan pagar sering dianggap sepele, padahal keduanya ikut membentuk wajah rumah dari jalan. Detailnya mencakup tinggi bebas kendaraan, jenis rangka, dan cara tiang ditanam atau dijangkarkan.
Dengan gambar yang jelas, hasilnya kokoh dan tampilannya tetap selaras dengan desain utama.

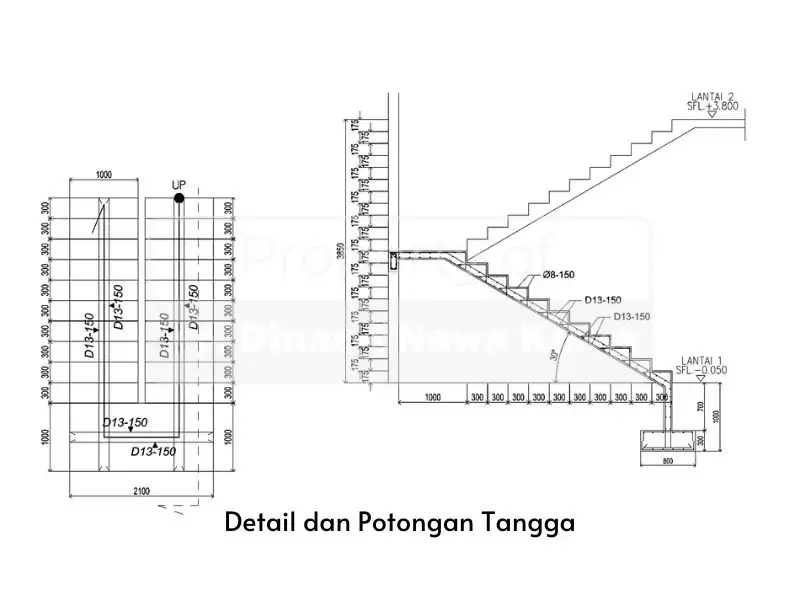

Detail Tangga dan Railing
Detail tangga mencakup tinggi anak tangga, lebar injakan, dan tinggi railing yang aman. Ukuran ini menentukan kenyamanan dan keselamatan penghuni.
Sambungan antara tangga, lantai, dan dinding juga digambar supaya hasil akhirnya rapi.
Detail Kanopi dan Teritisan
Kanopi dan teritisan melindungi dinding dari hujan dan panas, jadi kemiringan serta sistem salurannya perlu digambar jelas. Detail ini juga menentukan ke mana air hujan akan jatuh dan terbuang.
Bagian kecil seperti ini sering terlupa, padahal dampaknya besar ke umur cat dan dinding.
Gambar Struktur Bangunan Rumah dan Gambar Arsitektur, Apa Bedanya?
Singkatnya, gambar arsitektur mengatur rupa dan fungsi ruang, sedangkan gambar struktur bangunan rumah mengatur kekuatannya. Keduanya harus berjalan bareng.
Perbedaan Fokus Keduanya
Gambar arsitektur membahas ruang, bentuk, dan material akhir seperti keramik atau cat. Gambar struktur membahas pondasi, kolom, balok, dan tulangan.
Pembacanya pun berbeda. Tukang finishing lebih sering membuka gambar arsitektur, sedangkan tukang besi dan pengecoran memegang gambar struktur.
Kenapa Keduanya Harus Nyambung
Kalau posisi kolom tidak sinkron dengan denah, dinding atau pintu bisa bertabrakan dengan elemen struktur. Karena itu perhitungan struktur sebaiknya dikerjakan selaras dengan desain.
Di Dinasti Arsitek Studio, kami juga melayani jasa hitung struktur supaya gambar arsitektur dan struktur bisa dikoordinasikan sejak awal.
Alur Pembuatan Gambar Detail Arsitektur
Gambar detail tidak muncul tiba-tiba, melainkan lahir dari tahapan desain yang runtut. Urutannya kurang lebih seperti ini.
Dari Konsep ke Pengembangan Rancangan
Proses dimulai dari konsep, pra-rancangan, lalu pengembangan rancangan yang menetapkan bentuk dan material utama. Di tahap ini kamu masih bebas memilih dan mengubah banyak hal.
Semakin matang keputusan di tahap ini, semakin mulus penyusunan detail berikutnya.
Penyusunan Gambar Kerja
Setelah rancangan disetujui, arsitek menyusun gambar kerja yang memuat denah, tampak, potongan, dan seluruh detail. Dokumen inilah yang jadi panduan pelaksanaan di lapangan.
Semua ukuran, spesifikasi, dan catatan material dikunci pada tahap ini.
Koordinasi dengan Struktur dan Instalasi
Gambar arsitektur dicek ulang terhadap gambar struktur serta rencana listrik dan plumbing. Tujuannya supaya tidak ada pipa, kolom, atau balok yang menabrak bagian lain.
Koordinasi seperti ini sering jadi pembeda antara proyek yang lancar dan proyek yang penuh bongkar-pasang.
Serah Terima ke Kontraktor
Gambar final diserahkan ke kontraktor beserta penjelasan bagian yang perlu perhatian khusus. Semakin jelas penjelasannya, semakin kecil peluang salah baca.
Kalau ada perubahan di lapangan, gambar sebaiknya ikut diperbarui supaya jadi catatan akhir bangunan.
Kesalahan Umum Seputar Gambar Detail Rumah
Ada beberapa kesalahan yang sering saya temui seputar gambar detail rumah tinggal. Kabar baiknya, semuanya bisa dihindari.
Gambar Detail Hanya Dibuat Sebagian
Banyak gambar kerja hanya memuat detail yang gampang, padahal bagian rawan seperti sambungan atap dan area basah justru perlu perhatian lebih. Akibatnya tukang mengambil keputusan sendiri.
Pastikan bagian yang berisiko bocor atau retak punya lembar detail sendiri.
Material Tidak Ditulis Spesifik
Tulisan seperti keramik lantai saja belum cukup, karena ukuran dan jenisnya bisa berbeda jauh di lapangan. Cantumkan ukuran, tipe, dan sistem pemasangannya.
Dengan begitu harga dan hasil akhir sesuai dengan yang direncanakan.
Tidak Sinkron dengan Gambar Lain
Detail di satu lembar kadang berbeda dengan potongan atau denah karena revisi yang tidak diperbarui. Perbedaan kecil bisa memicu pekerjaan ulang.
Minta arsitek mengecek konsistensi seluruh lembar sebelum gambar dipakai membangun.
Tips Membaca Gambar Teknik Arsitektur
Membaca gambar teknik tidak sesulit kelihatannya kalau kamu tahu urutannya. Ini tiga langkah yang saya sarankan.
Mulai dari Legenda, Skala, dan Satuan
Cek dulu keterangan simbol, skala, dan satuan ukuran di pojok lembar gambar. Banyak gambar memakai milimeter, jadi hati-hati dengan jumlah nol.
Prinsipnya, angka yang tertulis lebih diutamakan daripada hasil mengukur manual dengan penggaris.
Cocokkan Denah, Potongan, dan Detail
Cari tanda potongan di denah, lalu buka lembar potongan yang sesuai. Dari potongan, cari tanda detail untuk melihat bagian yang lebih rinci.
Kebiasaan ini membantu kamu melihat satu elemen dari tiga sudut sekaligus.
Tanyakan Bagian yang Belum Jelas Sejak Awal
Kalau ada ukuran atau material yang membingungkan, tanyakan ke arsitek sebelum pekerjaan dimulai. Itu jauh lebih murah daripada membongkar di tengah proyek.
Kalau kamu butuh jasa arsitek rumah minimalis yang mau menjelaskan gambar sampai kamu paham, tim kami siap menemani.
Kesimpulan
Detail arsitektur memang tampak teknis, tapi fungsinya sederhana: memastikan rumah dibangun sesuai rencana dan tahan lama. Kalau kamu ingin gambar rumah yang lengkap dan mudah dipahami, yuk lihat layanan Dinasti Arsitek Studio di bawah ini dan konsultasi dulu tanpa biaya.
